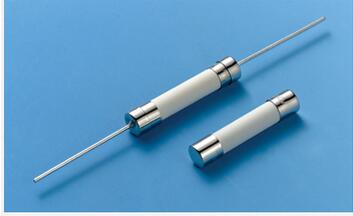

陶瓷管保險絲中通過電流時,會發作熱量,所以單次多次脈沖都會使其熔斷。為了確保保險絲能夠耐受規則次數的脈沖電流,需求根據表2中所示的脈沖折減系數核算保險絲的I2t規范。假如脈沖發作時,保險絲所在環境溫度高于室溫(+25°C),須做相應的溫度折減。
陶瓷管保險絲脈沖折減份額
脈沖電流的熱熔值Ir2t與陶瓷管保險絲的熔化熱熔值If2t的份額 耐受脈沖次數
Ir2t<= 20% If2t 100,000
Ir2t<= 30% If2t 10,000
Ir2t<= 40% If2t 1,000
|選型流程
選項參數中的第1、2 項是穩態參數,第3-6 項為瞬態參數,
穩態參數
1. 保險絲額定電流值(In)≥作業電流(I)/75%。
2. 根據作業溫度,斷定溫度折減系數(K),滿意穩態參數要求的保險絲電流值的核算公式:In≥I/75%/K
瞬態參數
3. 核算脈沖電流I2t,幾種常見脈沖電流的熱熔值的核算。雜亂或非典型的波形能夠用數字示波器的數據做積分核算;或許用簡化核算法,用能夠完全覆蓋脈沖波形的典型脈沖波形做近似核算。
4. 脈沖折減,根據所需耐受脈沖次數,查找脈沖折減系數。
5. 假如脈沖發作時環境溫度會大于室溫,需求做相應的溫度折減。
6. 斷定可耐受脈沖次數的保險絲最小的電流值。
安規或許電路維護規則
7. 斷定能夠滿意安規認證或許維護功能要求,例如受維護IC 的最大I2t 耐受值,確保電纜不會過熱的最大電流和時間等的最大保險絲規范
以上的成果中較大的保險絲額定電流值決議了規劃窗口的下限。挑選的陶瓷管保險絲規范須落在這個規劃窗口內。
測驗驗證
以上核算得到的選項規范,需求經過實踐電路測驗驗證,特別是要模仿實踐使用的環境,按照脈沖耐受次數的要求做全壽數測驗。
|典范
以下經過一個實踐案例闡明上述的選型流程
電路參數:
1、最大穩態作業電流:I=0.6A
2、作業溫度: +65°C
3、最大瞬態脈沖電流的波形為正弦波,最大電流 Ip =45.5A,脈沖寬度 t=120μSec
4、所需耐受脈沖電流的次數: 100,000次
5、過載電流和在該電流下的熔斷時間:I=10A,60Sec
6、使用中可能呈現的最大毛病電流:50A
7、最大作業電壓: 12V
8、封裝尺度: 1206
9、安規認證規范:UL Recognized
穩態參數核算:
滿意穩態參數要求的陶瓷管保險絲最小的額定電流為:In ≥ I/0.75(電流折減系數) /K(溫度折減系數) =0.6/75%/90%=0.89A。這樣額定電流大于或等于1A 的保險絲能夠滿意穩態參數的要求。
脈沖電流的熱熔值:
Ip2t =0.5×(45.52A)2×120μSec=0.1243A2Sec
該使用要求保險絲在+65°C 條件下,須耐受 100,000次脈沖。這樣需求一起考慮脈沖折減和溫度折減。
If2t ≥ Ip2t/P(脈沖折減)/K(溫度折減)=0.1243/20%/90%=0.69A2Sec
比對其他牌子的陶瓷管保險絲,滿足的熱熔值If2t 大于0.69 A2Sec 的保險絲規范。這樣,額定電流大于或等于3.5A 的陶瓷管保險絲能夠滿意其要求。
